参照《排风罩的分类及技术条件》（GB/T 16758—2008）排风罩的分类，本部分中所述的收集罩包括密闭罩、半密闭罩（含排风柜）、外部排风罩、接受式排风罩（以下简称接受罩），也包括具有同等收集功能的生产设备（如烘干隧道、涂布设备）和房间（如喷漆室、烘干室等）。收集罩的设置原则，既要满足正常生产时的VOCs收集，又不能妨碍非直接生产过程的加料、出料、维修等辅助操作。设置移动风罩的工位，移动频次不能超过5次/h。废气收集的重点是确定控制点及控制风速（图1～图3）。相关定义包括：①控制点：指有害物放散直到耗尽最初能量，放散速度降低到环境中无规则气流速度大小时的位置。②控制风速：将控制点处有害的VOCs物质吸入罩内所需的最小风速。③罩口风速：罩口处有效断面上的平均风速。④断面风速：开口断面上的平均风速。各种排风收集形式控制风速要求的考核重点见表。

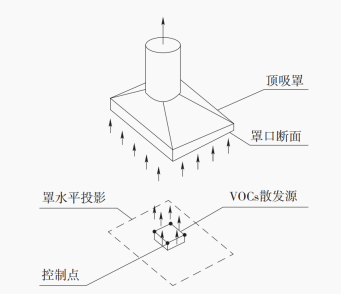

图1 顶吸罩控制点示意

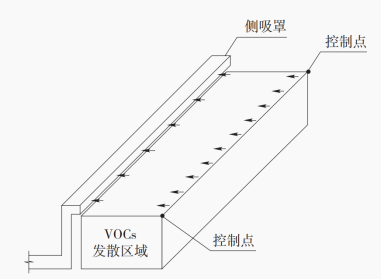

图2 侧吸罩控制点示意

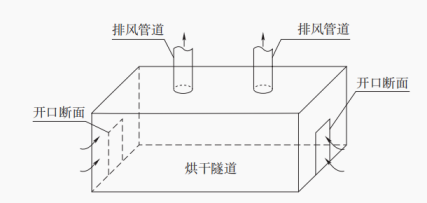

图3 开口断面示意

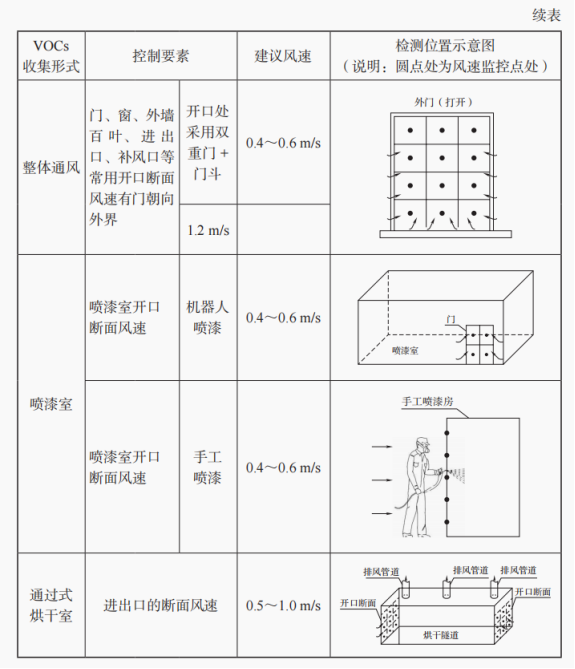

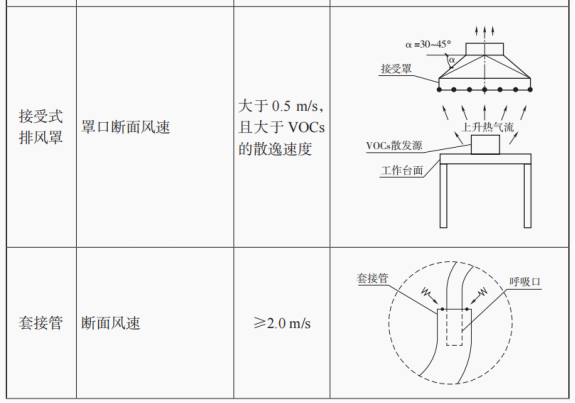

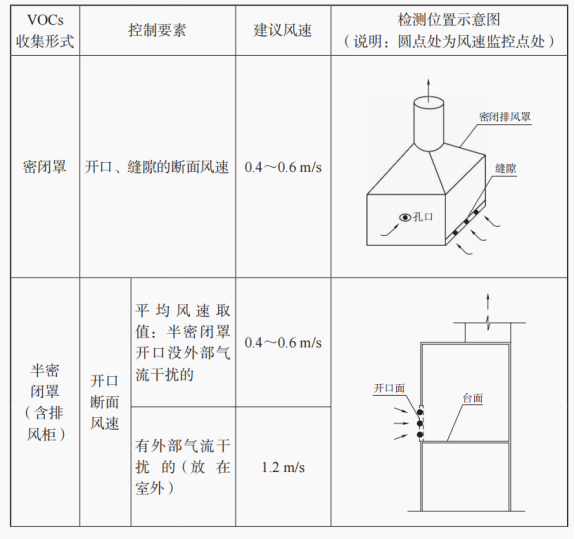

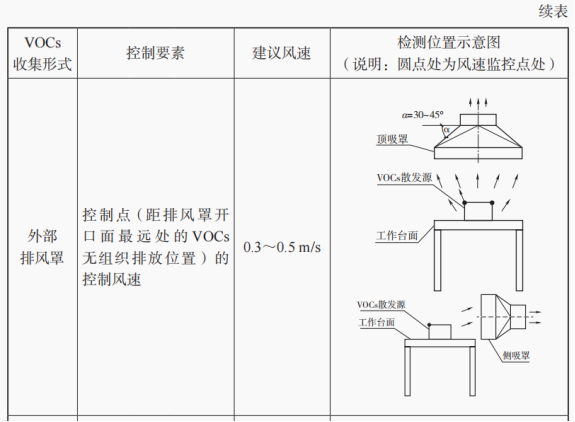

表 各种形式排风罩风速要求
